01

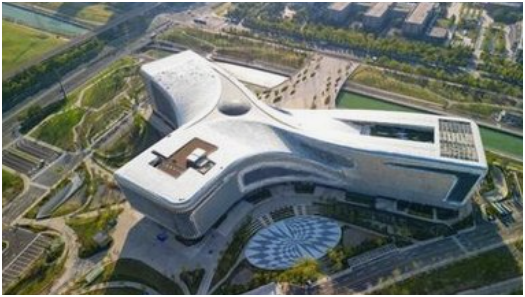

河南科技馆新馆
河南省科技馆新馆位于郑州市郑东新区白沙象湖规划区(金水大道以北,锦绣路以东,象湖西南角),占地130多亩,总建筑面积约13.04万平方米,总投资约20.37亿元。其外观如扭拧的倒角矩形,从平面上看呈T字形分布,奇特的外形造就了超级复杂的外立面幕墙系统。

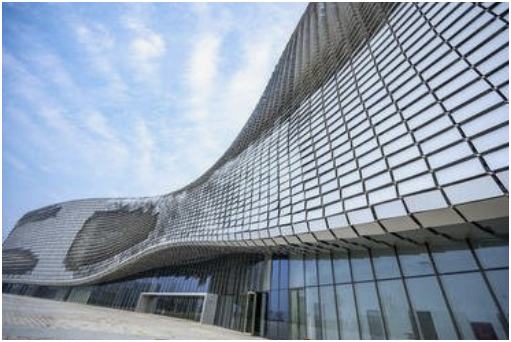

河南省科技馆新馆项目外立面幕墙由内外两层组成,外层为翻转角度各异的翻转板,内层为玻璃幕墙。所有的外层幕墙的翻转板通过近4万多支撑杆从内表皮幕墙伸出。玻璃幕墙位置的遮阳系统采用固定穿孔铝板+翻转铝板外遮阳+高反射可调内遮阳帘的形式,为契合整体的曲度翻转板需要在空间上实现从0°到90°翻转角度的变化,那些不规则的的翻转板如何高精度得落地成为了整个项目最大的亮点以及难点。
为了实现这一轻盈且造型特殊的表皮,从龙骨、转接件到面板每一个环节都需要精心设计和规范施工,这是一个必然会载入幕墙史册的项目。
02

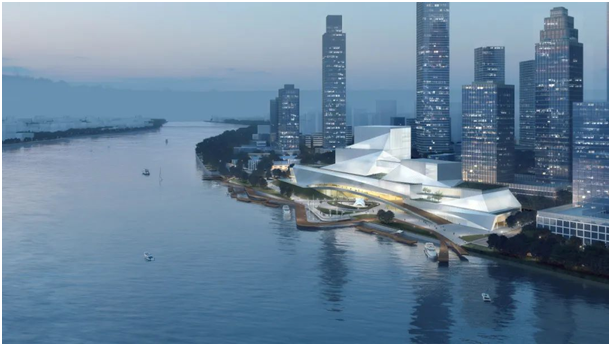

广东美术馆、非遗展示中心、文学馆“三馆合一”项目
广东省“三馆合一”项目位于广州市荔湾区白鹅潭产业金融服务创新区,外形宛如一艘停泊在珠江之畔的帆船,建筑东西向长度为350米,建筑高度呈30米至80米叠级而上,立体感极强,寓意满载古今岭南文化艺术宝盒的巨轮即将扬帆起航,象征着三馆根系大地、开拓创新、锐意进取的核心精神。
项目共有11大幕墙系统、22个子系统。除常规玻璃幕墙外,立面还大量采用白色的陶板和陶棍,表面为“冰裂纹”的釉面。项目陶板面积超过12000㎡,近近千种规格合计12000块,每块都对应4-6个不等的龙骨支撑,形成了超过4万个的面材支撑固定点;5000多根陶棍总长超18000米。如此大体量且造型奇特的建筑幕墙如何准确安装幕墙成为设计和施工的重中之重。
03

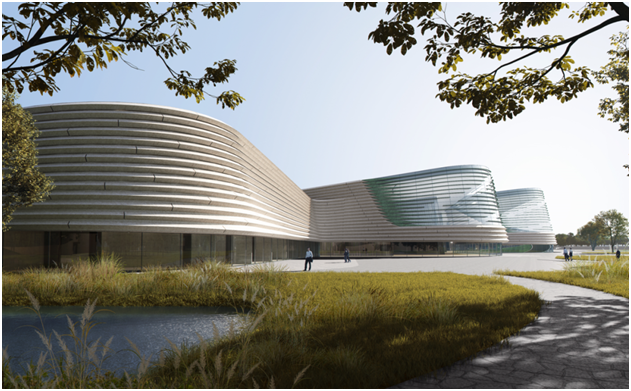

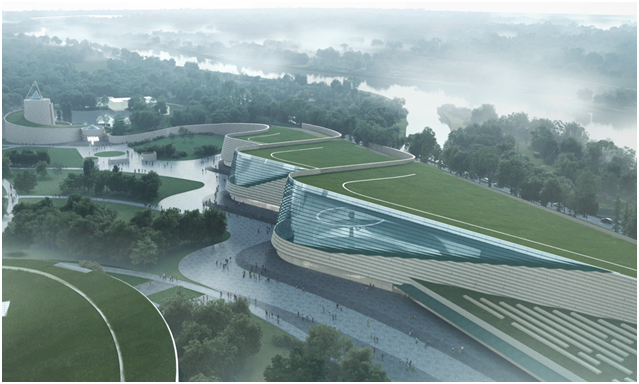

三星堆博物馆新馆幕墙工程
沉睡数千年,一醒惊天下,三星堆博物馆新馆位于三星堆博物馆园区内,是现有场馆建筑面积的5倍。新馆形体与地貌、史迹与文物艺术造型相结合,在建筑表现上,敦实厚重的立面透出“古蜀之眼”,向遗址区方向眺望,象征着三星堆文化对外展示的窗口,是古蜀文明穿越古今凝望世界的隐喻。
三星堆博物馆新馆幕墙作为建筑外观的直接呈现,以超大超厚异形曲面石材幕墙、大板块倾斜通透玻璃幕墙,仿古铜渐变装饰条系统等项目特点成为异形场馆幕墙的高难代表。同时该项目存在品质要求高、幕墙施工工期较紧、幕墙造型多的特点,施工中面临着异形材料多、大体量拉弯钢龙骨加工难度大、异形“折板”石材幕墙施工定位精度要求高、施工装配化等难题。
04

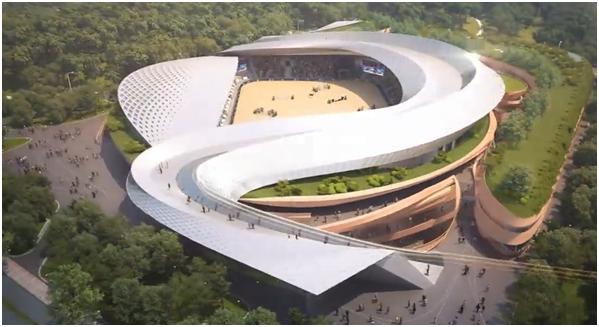

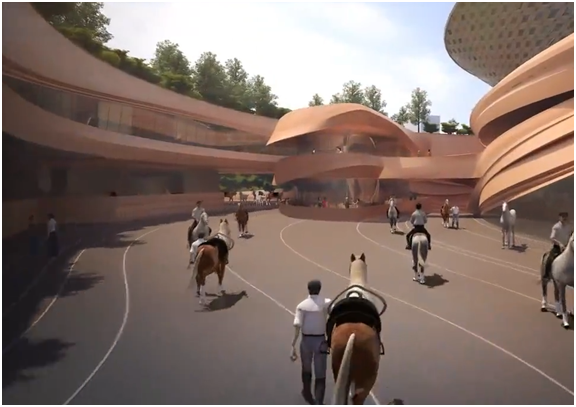

上海久事国际马术中心
上海久事国际马术中心位于黄浦江畔世博文化公园区域,核心设计理念源自对空间环境及马术运动精神的尊重,摒弃了常规的体育场馆“高而显”的设计思路,转而将自然环境直接引入中心内部,力求在有限的用地条件下实现专业性的马术运动功能。
整个中心以“谷”的方式建立起西侧下沉的新建19号线地铁后滩站、花艺园等地下大联通空间,与东侧高起的双子山之间的公共空间相联,形成面向公众开放的连续步行空间。整体建筑造型独特,不同部位的结构模仿马匹身体的各处骨骼构造,结构精巧。
建筑包含竞赛场地、热身场、训练场和马厩等竞赛设施,设计理念为“马术谷”,整体为自由曲面造型,采用包括双曲异性GRC/UHPC、屋面双曲面蜂窝铝板、双曲面吊顶、群控可升降灯光平台系统等,均存在超越现有技术的难度。
05

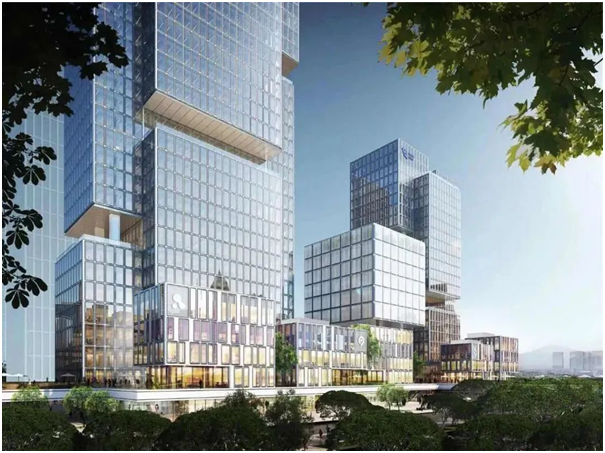

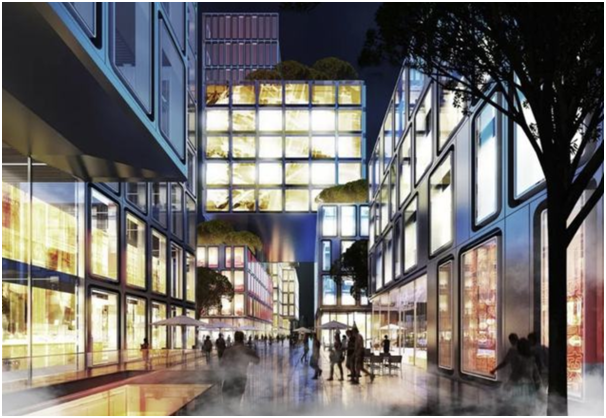

天音总部大厦
天音总部大厦位于深圳湾超级总部基地的北部门户位置,是集办公、商业、文化中心等多种业态为一体的综合体,建筑以“世界之树”为设计理念,寓意天音通信与不同领域的互联,其错落有致的悬浮立方体象征着天音通信的不同部门,反应了企业多元化的领域。
项目的幕墙设计新颖,包括塔楼及裙楼典型立面幕墙采用单元式系、中空大堂采用钢立柱外包铝合金扣板系统、首二层铝合金框架幕墙系统、塔楼避难层采用单元式幕墙系统、空中平台采用玻璃栏杆系统、塔楼屋顶采用采用格栅系统等多套造型别致的幕墙系统。
每个幕墙单元有着“手机屏幕”般的外形,其中玻璃的悬浮设计、格栅的环绕设计、完整弧形金属板外框设计等让幕墙细腻而精致,格栅背后的内平开窗设计也极富特色,最大板块达4.35mx10.2m,给幕墙的设计、吊装也带来了极大的挑战。
06

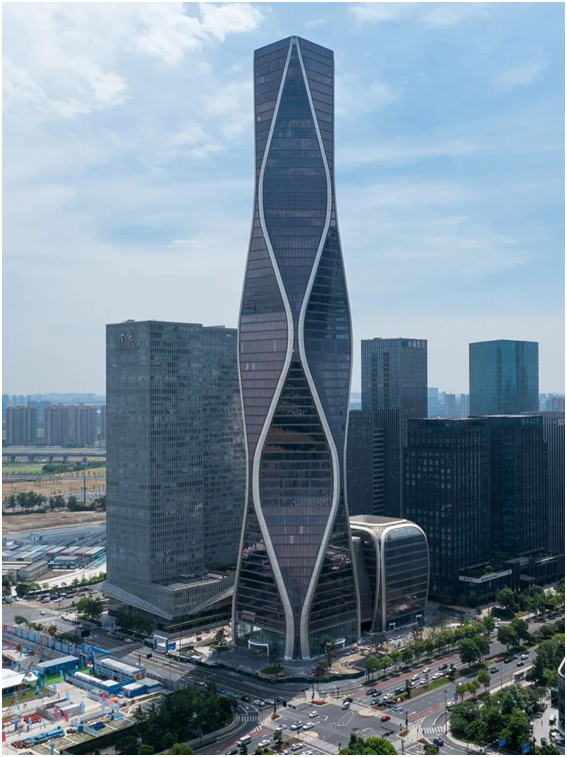

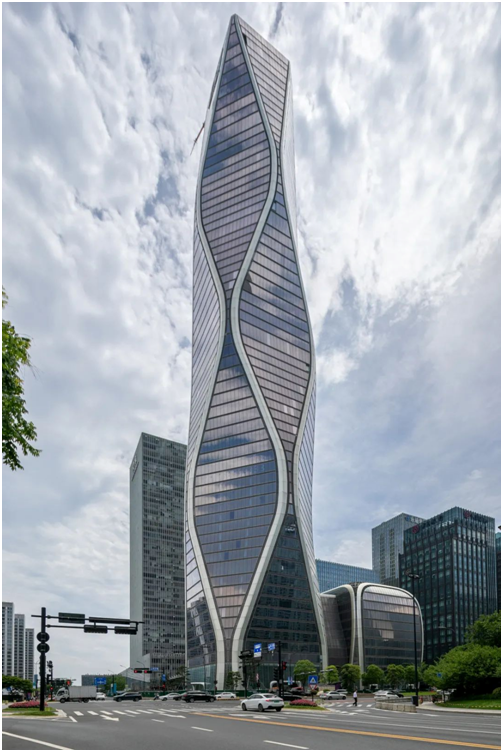

杭州望朝中心
望朝中心位于杭州市钱江世纪城,高288米,地下4层,地上57层,层高4.2米,由国际知名的SOM事务所设计,它的造型灵感源自杭州的钱塘江,又仿佛一团火焰直耸云霄,流线型的曲面融入了江南水乡的元素,形成了动态的轮廓,如同站立的水波纹。
从平面上看望朝中心是八面体造型,每层平面均不同且立面呈现旋转45度变换,通过铝板柱及剖面变化呈现竖立水波纹造型,因此单元板块的重复率极低。该建筑既有现代工业设计美感,又有传统文化韵味,因此被媒体评为“最值得期待的中国在建超高层建筑之一”。
07

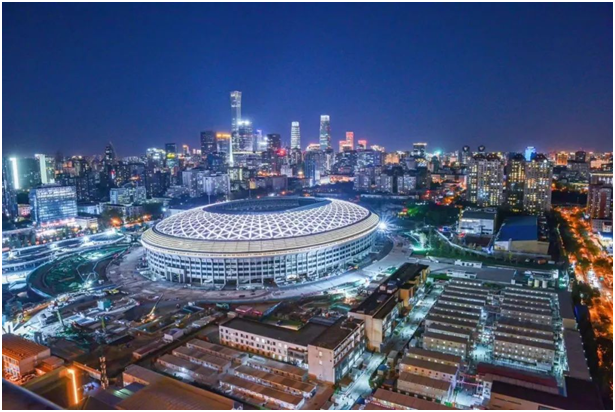

北京工人体育场改造复建项目
北京工人体育场是新中国成立十周年庆时北京著名的“十大建筑”之一。由北京市建筑设计研究院的建筑师欧阳骖主持设计,于1959年8月竣工,总占地面积35公顷,总建筑面积8万平方米,设计使用年限为50年,自20世纪90年代以来,工人体育场先后进行三次结构加固和一次设施改造,属于超期服役的经典老建筑,也是既有建筑改造复建的典型案例。

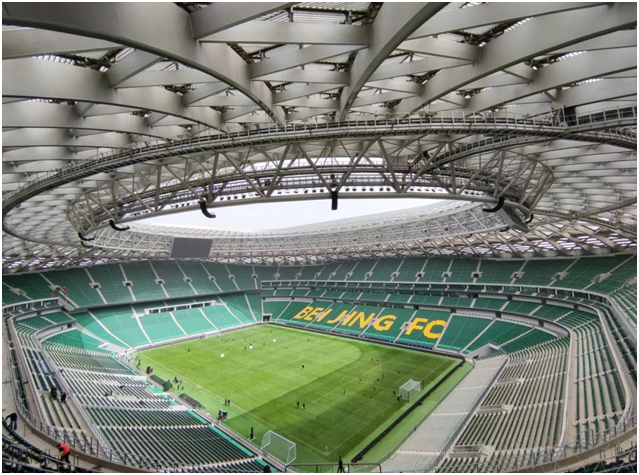

屋面罩棚工程作为新工体改造复建项目中最重要的新增项目,是集大板块轻型防水屋面、泛光照明、BIPV建筑光伏于一体的幕墙工程,具备遮阳、防水、照明、融雪、光伏发电和吸音降噪等功能,为北京工人体育场注入全新的生命力。
其中BIPV建筑光伏一体化的通风金属装饰翼系统和大板块单元式聚碳酸酯板屋面系统在罩棚上的成功应用为同类项目提供重要的案例参考。
